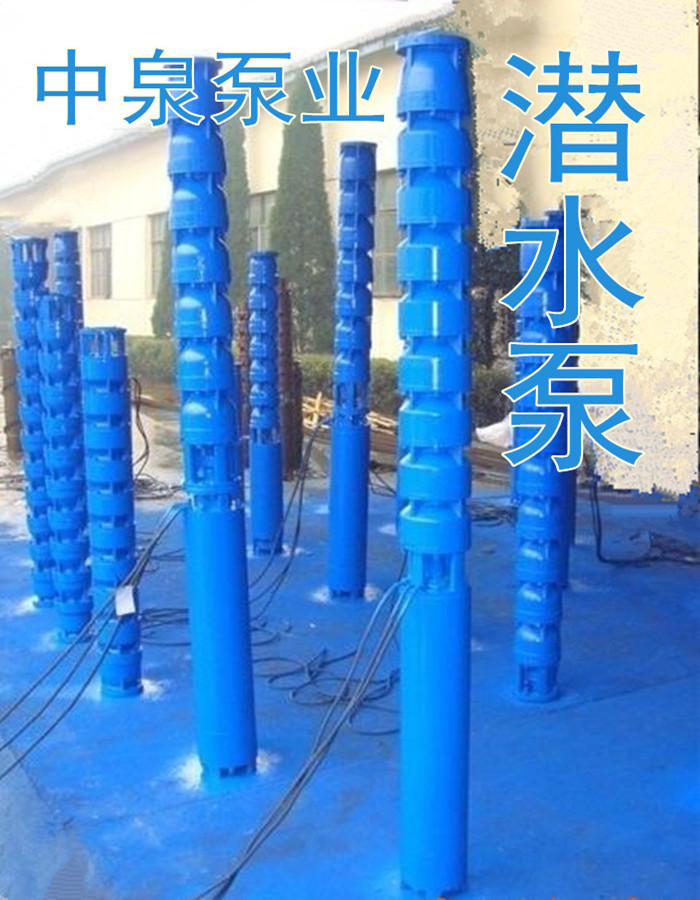

QJ深井泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用 于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區(qū)的人畜用水，亦

可供城市、工廠、鐵路、礦山、工地供排水使用。

QJ深井潛水泵特點

1、電機、水泵一體、潛入水中運行，安全可靠。

2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用

3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。

4、結構簡單，節(jié)省原材料。潛水電泵使用的條件是否合適，管理得當與使用壽命有直接的關系。

QJ深井潛水泵使用條件

1、額定頻率為50HZ，額定電壓為380+5%伏的三相交流電源。

2、水泵進水口必須在動水位1米以下，但潛水深度不得超過靜水位以下70米，電機下端距井底水深少在1米以上。

3、水溫一般不得高于20OC。

4、水質要求：（1）水中含砂量不大于0.01%（重量比）；

（2）PH值在6.5~8.5范圍；

（3）氯離子含量不大于400毫克/升

5、要求井正直、進壁光滑。

潛水泵結構說明

1、QJ深井泵由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通

過爪式或單健筒式聯軸器直接；配備有不同規(guī)格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采

用閘閥控制。

2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。

3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。

4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節(jié)由于溫度引起的 壓力變化；電機繞組采用聚乙稀絕緣，尼龍護套耐用消費品水電磁線，電纜聯接方

式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車

里帶）以防滲水。

6、電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。

7、電機上端有一個注水孔，有一個放氣孔，下部有一個孔。

8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
